三角网模型常见拓扑错误
三角网格模型作为计算机图形学、三维建模、有限元分析和 3D 打印等领域的基础数据结构，其拓扑质量直接影响着后续应用的准确性和效率。一个拓扑正确的三角网格应该满足流形性质，即每条边最多被两个三角形共享，每个顶点的邻接面形成一个封闭的环。然而，在实际建模过程中，由于各种原因经常会出现拓扑错误，这些错误可能导致渲染异常、分析失败或 3D 打印缺陷。
常见拓扑错误类型详解
1.1 顶点重复问题
顶点重复是三角网格中最基础也最常见的拓扑错误之一。当多个顶点在几何空间中位于同一位置或非常接近，但在数据结构中被当作独立顶点处理时，就会产生顶点重复问题。
典型案例分析：

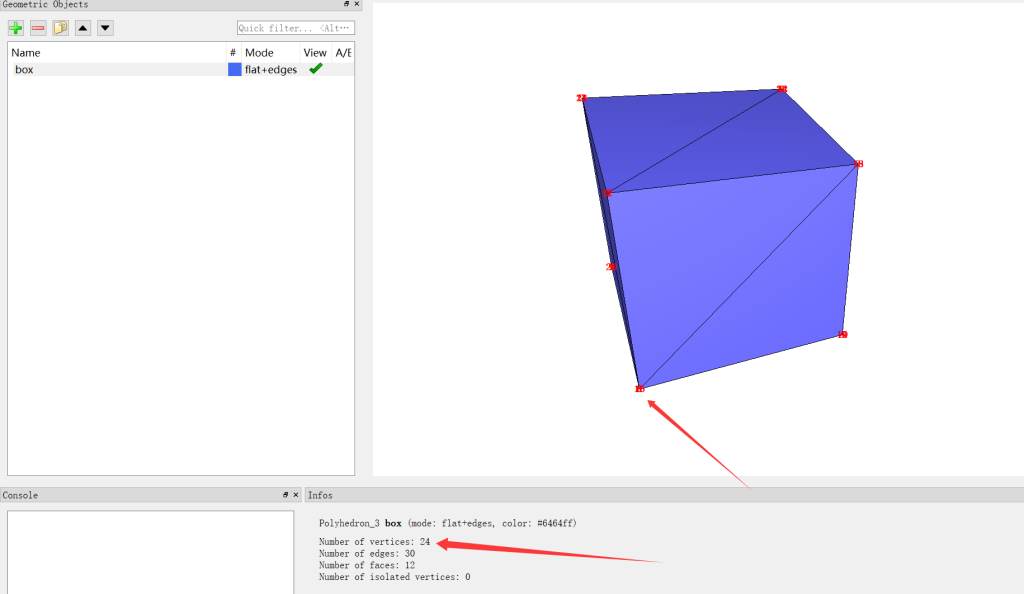

以一个简单的立方体 (Box) 模型为例：
- 理想情况：只需要 8 个顶点和 12 个三角形就能完整表示
- 实际情况：由于法线、纹理坐标或颜色等属性的差异，顶点可能被拆分为多个副本
- 问题后果：原本应该相邻的三角形在拓扑上失去连接关系
顶点重复的主要表现形式：
- 完全重叠顶点：多个顶点具有完全相同的三维坐标
- 近似重叠顶点：顶点坐标非常接近但不完全相同（通常由浮点计算误差导致）
- 属性分裂顶点：几何位置相同但属性（如法线、纹理坐标）不同的顶点
产生原因：
- 模型导入导出过程中的精度损失
- 布尔运算或其他几何操作后的副产品
- 多源数据融合时的坐标不匹配
- 手工建模过程中的操作失误

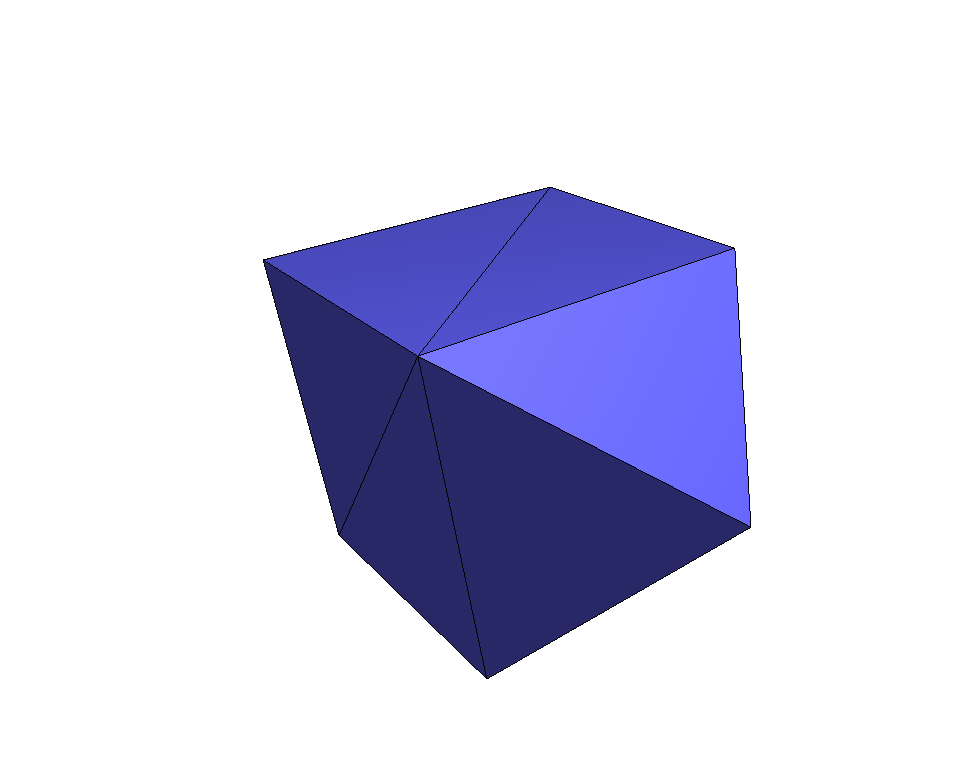

1.2 正反面不一致问题
正反面不一致（也称为法向量方向混乱,这里指的是三角形绕行方式）是指三角形的法向量方向不一致，破坏了模型表面的一致性表示，这种是非流形的一种表现。
问题特征：
- 模型表面出现明暗交替的斑块
- 渲染时某些面显示为黑色或透明
- 光照计算异常，影响视觉效果
- 法线相关的物理模拟出现错误
- 注：部分viewer或建模软件可能是draw two side，导致直接看不出来。
1.3 自相交问题
自相交是指网格中的三角形边或面在非顶点位置相互交叉，这是一种严重的拓扑错误。这种模型处理起来非常麻烦！需要移除计算出自相交的三角形并重新局部划分，如果追求完美，还需要删除多余的三角形，至于怎么算是多余的，那就只能人眼，手动选择删除了(当然如果能能拆分出流行块且能保证多个流行块组合后构成水密则能剔除多余的三角形)。

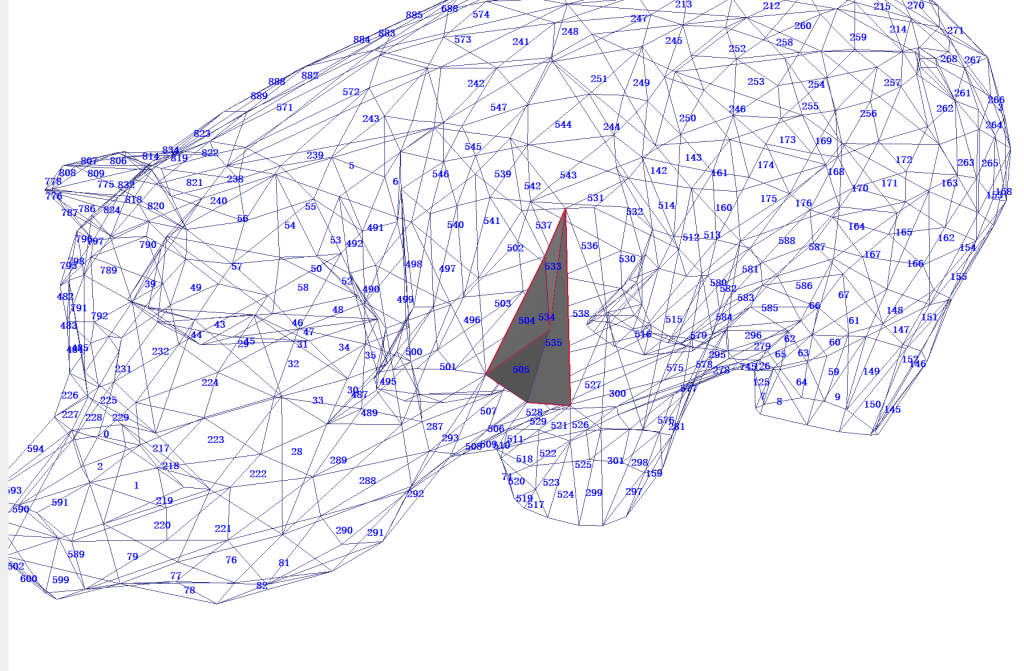

下图，三角形535与三角形504、534、505相交了。
自相交的类型：
- 边 - 边相交：两条不同的边在非端点位置交叉
- 边 - 面相交：一条边穿过一个三角形面的内部
- 面 - 面相交：两个三角形面部分重叠
产生的严重后果：
- 破坏模型的流形性质
- 导致体积计算错误
- 有限元分析时出现负体积单元
- 3D 打印时产生物理上不可能的结构
- 网格生成算法（如四面体化）失败

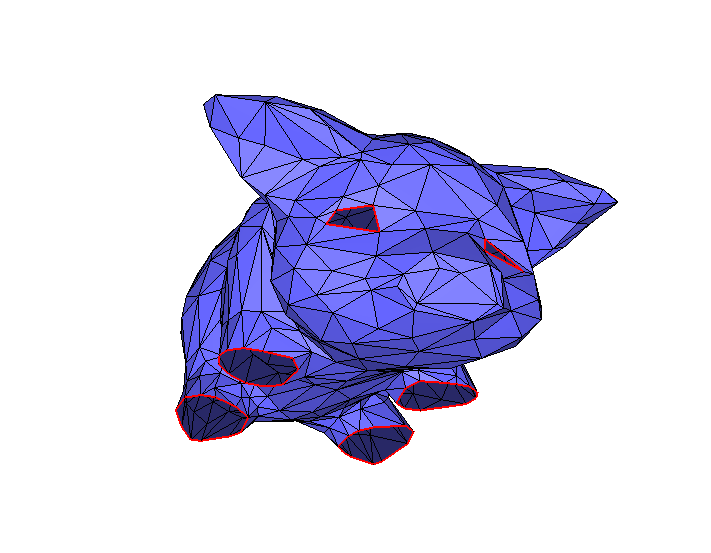

1.4 破洞问题
破洞是指网格表面存在不封闭的边界，形成开口区域。虽然严格来说破洞本身不是拓扑错误，但它会影响模型的完整性。
破洞的分类：
- 边界破洞：模型表面的开放性边界
- 内部破洞：模型内部完全封闭的空洞，这种严格意义上来说，其实不算破洞。
- 穿透性破洞：贯穿模型的孔洞
工程应用中的影响：
- 无法进行 3D 打印（需要封闭模型）
- 流体模拟时出现泄漏
- 体积计算不准确
- 影响模型的物理属性分析
1.5 T 型结问题

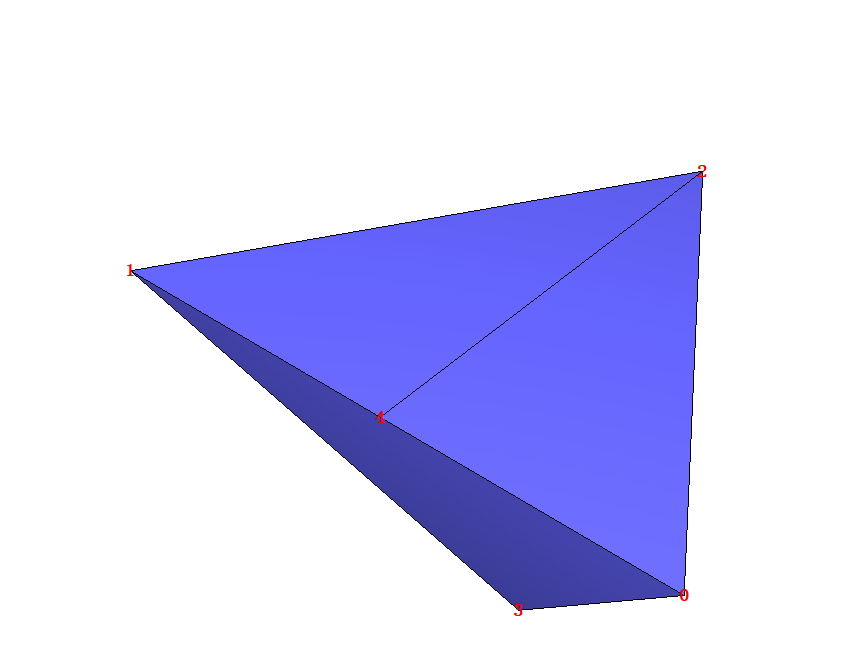

T 型结（T-junction）是指一条边的端点连接到另一条边的中间位置，而不是连接到顶点。顶点4在边(0,1)上，边(2,4)与边(0,1)形成了一个”T“，所以被称为T 型结。其实这也可以算破洞，只不过破洞面积为0。
T 型结的特征：
- 一条边被另一条边的端点打断
- 破坏了网格的正则性
- 导致相邻三角形之间的不连续性
1.6 其他常见拓扑错误
1.6.1 重复三角形
重复三角形是指网格中存在两个或多个完全相同的三角形，注意，还有一种重复，比如：有三个点，两个三角形，正反面各一个三角形。
1.6.2 退化三角形
退化三角形是指面积接近或等于零的三角形，通常由共线顶点组成。
判断标准：
- 三角形面积小于设定阈值
- 三个顶点近似共线
- 任意两边长度之和近似等于第三边
1.6.3 非流形边
非流形边是指被三个或更多三角形共享的边，这违反了流形拓扑的基本要求。这种其实和 1.2 正反面不一致问题有些类似，只不 过1，2的问题是单边(有向边)被共享了两次。
1.6.4 非流形边点

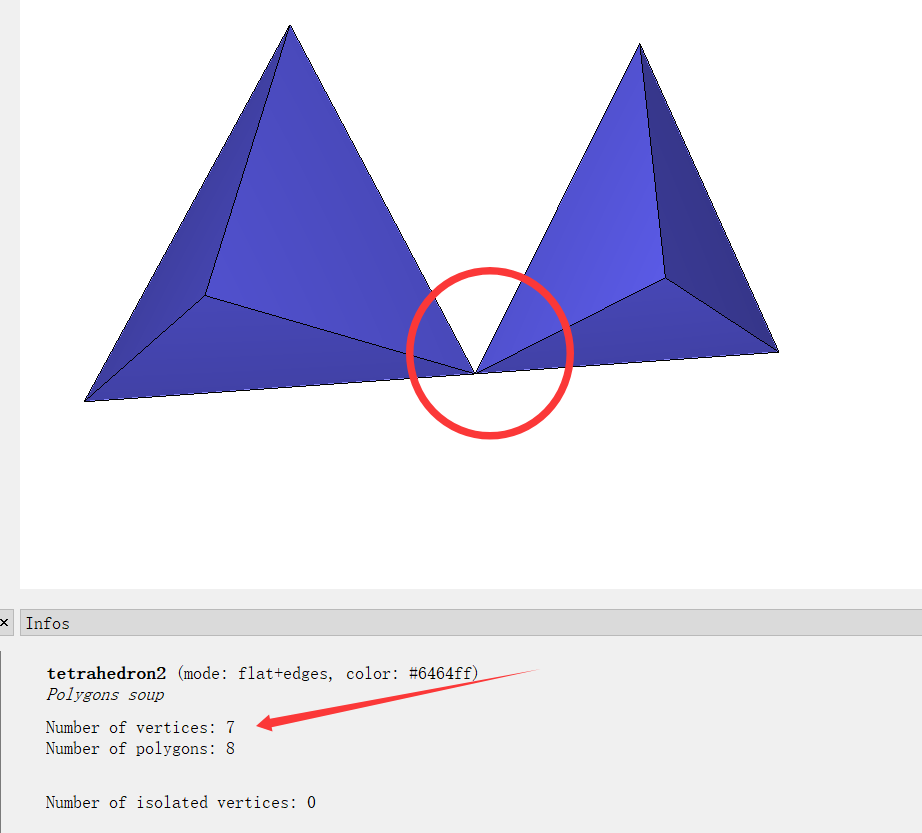

非流形点一个顶点连接多个不相连的“片”。如下图所示，中间那个点就是非流行点：
但其实很难说他就一定是非流行点，因为他可能不是一个点，那个地方可能有两个点，如果有两个点就没有拓扑错误了，这一点就违背了顶点重复问题了，所以通常几何修复中移除重复点通常先于流行矫正。
以上拓扑问题无脑怪建模人员建模时只管看着像就完事了！😂
