Assimp IFC 解析流程剖析

计算几何

 1. 引言

 Assimp是一个将各种 3D 文件格式加载到共享的内存中格式的库。它支持 59 多种文件格式的导入和的十多种导出文件格式。 这是支持导入导出的所有格式：
   https://github.com/assimp/assimp/blob/master/doc/Fileformats.md

 2. IFC Schema 速览

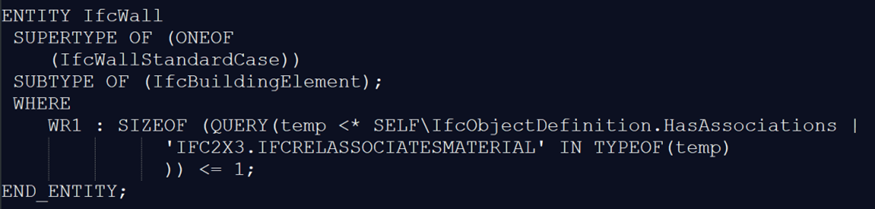

 IFC 架构使用 ISO 10303-11 定义的 EXPRESS 语言来描述建筑元素。下面以    IfcWall    和    IfcWindow    为例，展示部分 EXPRESS 代码并解释其继承关系和属性：

 上例定义了    IfcWall    实体，它继承于    IfcBuildingElement    ，并且存在两个子类型（    IfcWallElementedCase    、    IfcWallStandardCase    ）。    PredefinedType    是一个可选属性，其类型为枚举    IfcWallTypeEnum    *。程序读取 IFC 数据时，会根据 EXPRESS 中的继承结构，生成对应的 C++ 类层次（如    IfcWall    继承自    IfcBuildingElement    ）。

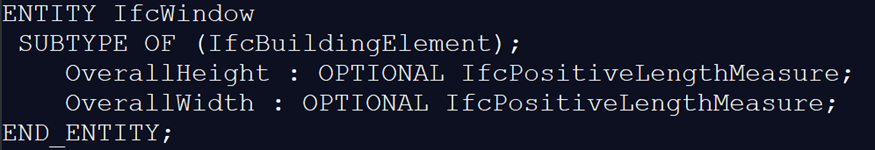

 另一个示例，    IfcWindow    的 EXPRESS 定义片段如下：

 以上片段说明    IfcWindow    继承于    IfcBuildingElement    *，并含有高度、宽度这两个可选属性。这表明同一个实体可以有多种属性。在 Assimp 中，阅读 IFC 架构文件后，会用脚本自动生成相应的 C++ 类（如以下节所述），并在解析 IFC 文件时填充这些类实例的属性。

 3. Assimp 解析总流程

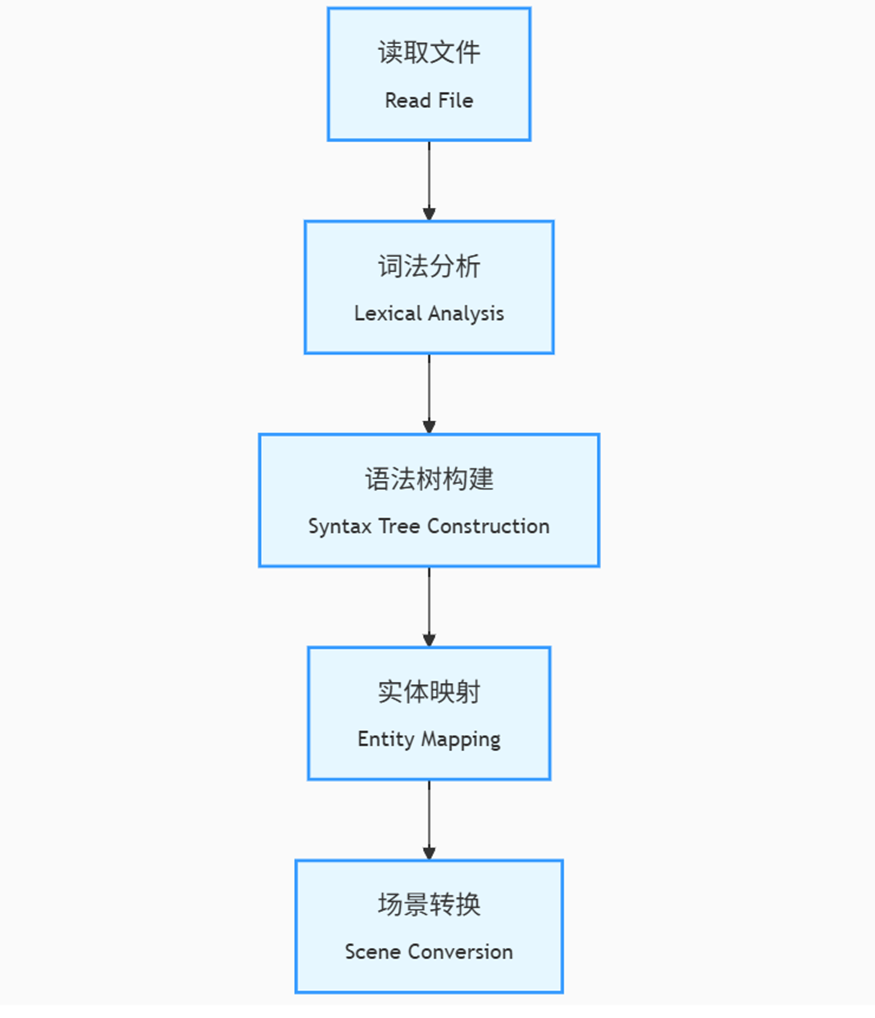

 Assimp 的 IFC 导入器主要遵循以下步骤：   读取文件→词法分析→语法解析→实体映射→场景构建   。首先，    IFCImporter::InternReadFile    打开 IFC STEP 文件（   .ifc   ），并调用 STEP 解析器（    STEPFileReader    ）对文件进行词法和语法分析，将文本内容转换为内部的对象数据库。然后，逐个   映射(IFC实体→C++对象)   ：解析器根据 IFC 文件里的每个记录（例如    #123=IFCWALL(...)    ）创建对应的 C++ 类实例，并填充其属性。最后，根据 IFC 的   关系表征   （aggregation、containment、material assignment 等）构建    aiScene    ，将各个几何表示（如墙面、门窗）转换为    aiMesh    并组织为节点树。最终输出一个包含所有网格（Mesh）、材质和层次结构的    aiScene    对象，供上层渲染或分析使用。

 4. 脚本生成 C++ 类

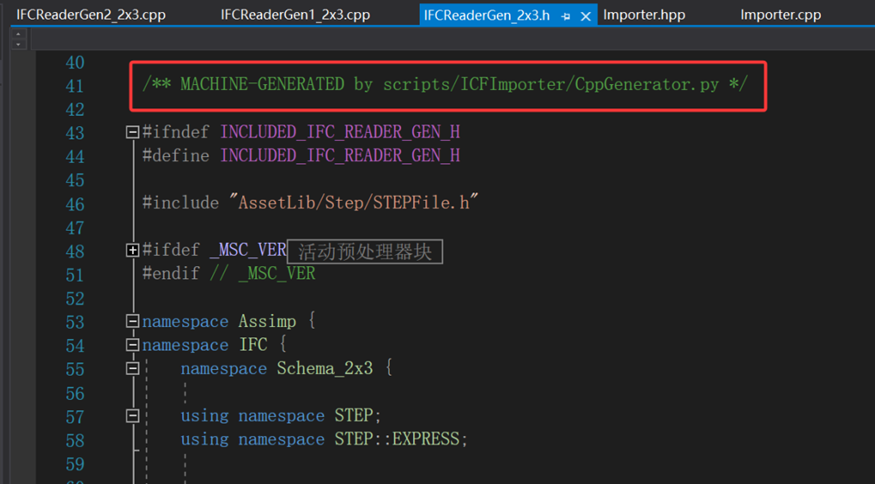

 Assimp 为了自动适配 IFC 模式，提供了位于    scripts/StepImporter/    下的解析脚本（    CppGenerator.py    ）。该脚本会读取 IFC2X3的 EXPRESS 架构定义，自动生成对应的 C++ 头文件（在    code/AssetLib/IFC/    目录）。   使用方式   ：我执行后未能生成对应的c++类，不过Assimp提供了对应的IFC2X3 C++文件,从头文件以及代码风格来看应该脚本生成的：

 看下生成的IfcWindow结构体：

 在这个示例中，类名对应 IFC 实体名，父类    IfcBuildingElement    对应其在 EXPRESS 中的超类型。成员变量（例如    OverallHeight    ）使用    Maybe<>::Out    封装可选属性类型。脚本生成后的头文件会被进一步手工或自动整合到编译系统中，用于 IFC 文件的实际解析。

 5. IFCImporter 核心类与调用链

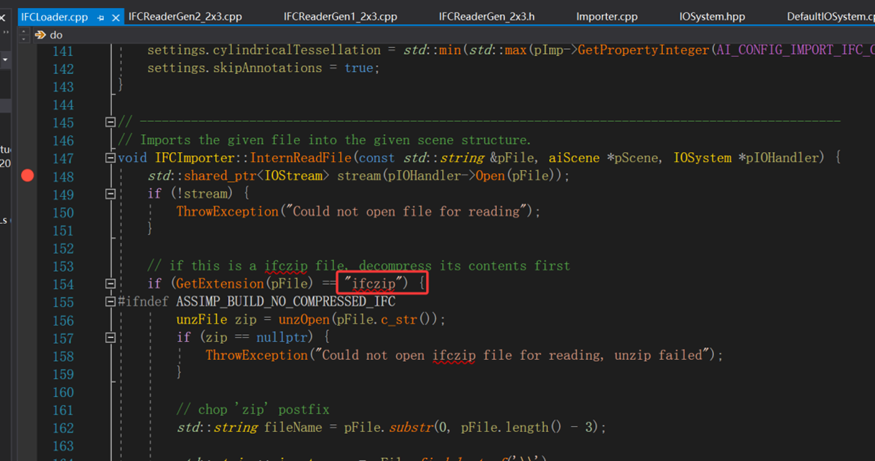

 Assimp 中的 IFC 导入主要集中在    IFCImporter    类（位于    AssetLib/IFC/IFCLoader.cpp    ）中。核心函数    IFCImporter::InternReadFile(const std::string &pFile, aiScene *pScene, IOSystem* pIOHandler)    是入口点，  从代码来看支持IFCZip格式  ，但我没试过，不过支持IFCZip也不是啥难事，毕竟只是压缩了下。

  IFCImporter    完成以下操作：

  •  STEP 解析
  •  调用    STEP::ReadFile(...)    （在内部使用    STEPFileReader    ）将 IFC 文件读入一个中间数据库对象，同时根据文件头检查   FILE_SCHEMA   。Assimp 目前只支持 IFC2x3 格式，因此   FILE_SCHEMA   中必须包含    'IFC2X3'    ；否则会报错提示“Unrecognized file schema”。
  •  单位转换
  •  IFC 文件中可能使用了不同长度单位（如毫米、米），Assimp 会在根节点上应用全局缩放，把模型统一转换到米制单位。这意味着导入后几何尺寸可能会变化，开发者可以根据需要调整    aiScene    根节点的缩放。
  •  实体映射
  •  解析器遍历所有解析出的 IFC 实体（如 IfcWall、IfcWindow），为每种类型调用相应的 C++ 类构造器，填充属性。期间会建立实体间的指针或索引关系，如 IfcOpeningElement 与 IfcRelVoidsElement 的关联可以用来在几何上开洞。
  •  场景构造
  •  根据 IFC 中的聚合（   aggregation   ）和包含（   containment   ）关系，生成    aiNode    树；对于包含几何形状的实体（例如 IfcFacetedBRep、IfcExtrudedAreaSolid 等），生成对应的    aiMesh    并附加到节点上。Assimp 只处理常见的关系类型（如聚合、材料分配），并将它们映射到最终的场景图。其他复杂的关系会被忽略。最终得到的    aiScene    包含所有网格、材质和节点层次，用于渲染或进一步处理。

 6. 总结与参考

 Assimp 对 IFC 的支持使得 BIM 数据能够被集成到游戏、可视化、仿真等管线中，其优点在于   统一了多种格式   的加载流程，并能自动处理复杂的 IFC 继承结构和几何转换。不过当前支持还   存在局限   ：Assimp主要针对 IFC2x3 标准进行开发（   其实即便是IFC2X3支持得也不是很完美，比如材质不对，某些数据几何也不太对，建模问题   ），IFC4 的一些新特性和实体尚未全面覆盖,甚至无法正确解析IFC4；导入过程也不会执行布尔运算来自动开洞（需要在输入几何中定义开口）。综合而言，Assimp 提供了一个   可用但不完备   的 IFC 导入解决方案，适合快速入门和轻量级使用。更多细节可参考 Assimp 官方文档和社区讨论，包括用户指南、源代码注释、以及各类实现文档。

 一句话总结：
  Assimp是一个“大而全”的开源库并非一个“大而美”的开源库。本文只是探讨Assimp IFC解析流程，并不会将Assimp IFC用于实际生成中。

 参考资料：   Assimp 官方文档（IFC 导入说明）、buildingSMART IFC 规范、Assimp 开发者博客、相关社区问答等。
