MeshLib ：高性能 3D 几何处理开源库
在计算机图形学、3D 打印、CAD 二次开发以及医疗影像处理等领域，几何数据的处理始终是核心难点。无论是网格的拓扑修复、复杂的布尔运算，还是大规模点云的重建，开发者往往需要依赖高性能的算法库来支撑业务逻辑。
MeshLib 是一个功能全面的 3D 几何处理库，支持 C++ 和 Python 接口。它不仅涵盖了基础的网格处理功能，还深入到了体素（Voxel）处理、点云重建以及特定领域的 CT 重建技术。本文将依据其核心功能模块，对 MeshLib 的技术特性进行详细梳理。
模块一：多维数据结构与格式支持
Data Representations & I/O
MeshLib 的底层架构并未局限于单一的数据表示形式，而是构建了一个涵盖多种维度的几何生态系统。它主要支持三种核心数据表示：
Mesh（网格）：基于半边结构（Half-edge）或索引结构的三角面片集合，用于表示物体表面。
Voxel（体素）：三维空间中的栅格化数据，常以等值面（Iso-surface）形式可视化，适合处理复杂的布尔运算和医疗数据。
Point Cloud（点云）：无序的 3D 点集，通常来源于激光扫描或摄影测量。
在数据交互方面，MeshLib 提供了广泛的文件格式支持，能够读取和写入主流的 3D 格式（如 STL, OBJ, PLY）以及部分 CAD 标准格式(比如stp，实际通过OCCT转换)。这使得它能够作为不同软件生态之间的 "转换器"，在保留几何精度的前提下完成数据流转。
模块二：网格修复与拓扑优化
Mesh Healing & Topology Repair

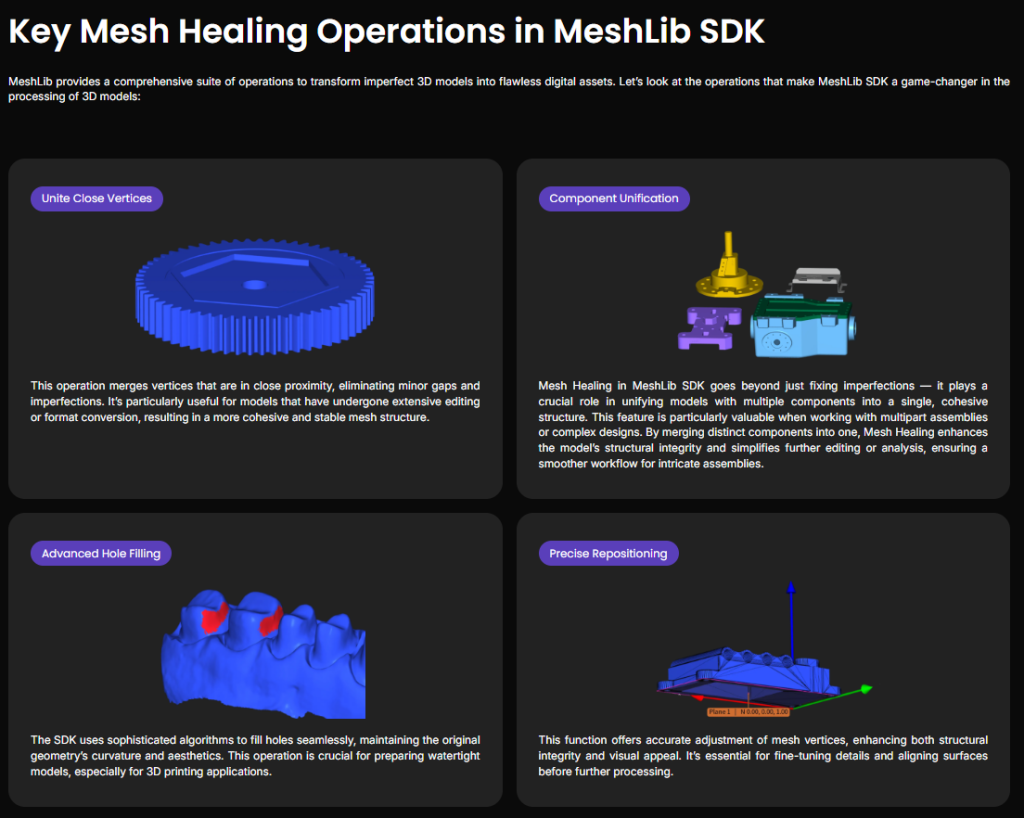

在实际生产中，无论是 3D 扫描获取的模型还是 CAD 转换的模型，往往存在大量的拓扑错误。MeshLib 提供了一套完整的 "网格修复"（Mesh Healing）工具链，旨在解决非流形（Non-manifold）几何问题。
该模块的核心功能包括：
孔洞填充（Fill Holes）：算法能够自动识别网格上的开放边界，并根据曲率或最小面积原则生成新的三角面片来封闭孔洞。
隧道修复（Tunnel Fixing）：针对拓扑结构中不合理的 "把手" 或 "隧道" 结构，算法能够自动检测并进行切除或填补，将模型的拓扑亏格（Genus）归零。
退化面处理：自动清理重叠顶点、零面积面片以及法线反转问题。
自相交处理：自动处理网格自相交。
这一模块对于 3D 打印切片软件尤为重要，因为它能确保输入的模型是 "水密"（Watertight）的，从而避免切片路径生成失败。
模块三：高级布尔运算与造型编辑
Boolean Operations & Modeling

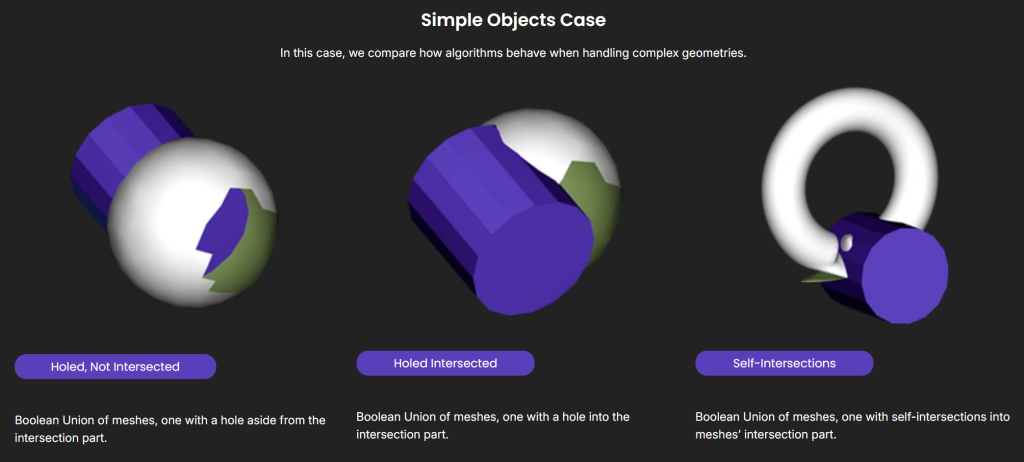

布尔运算（并集、交集、差集）是几何造型中最基础但也最容易出错的操作。MeshLib 在此领域提供了两种截然不同的算法实现，以应对不同的应用场景：

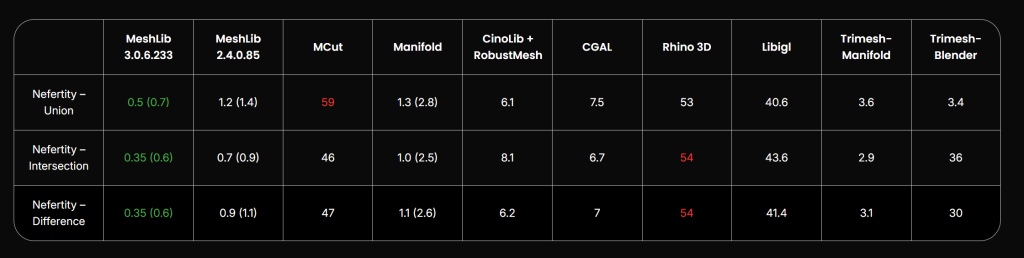

基于网格的布尔运算（Direct Mesh-based）：这种方法直接在三角面片上进行计算。其优势在于精度极高，不受分辨率限制，适合对尺寸精度要求严格的机械设计场景。这是官网关于其布尔运算与其他布尔运算的对比测试：https://meshlib.io/blog/comparing-3d-boolean-libraries/
基于体素的布尔运算（Voxel-based）：该算法先将模型转换为体素，进行位运算后再转回网格。其最大的特点是极其鲁棒，能够处理自相交、非闭合等 "脏" 几何数据，且输出结果保证无自相交错误。
此外，该模块还包含了自由变形（Free Form Deformation）和拉普拉斯变形（Laplacian Deformation），允许用户通过控制点对模型进行自然的拖拽和形态调整，同时保持表面细节和曲率的连续性。
模块四：网格简化与重构
Simplification & Remeshing

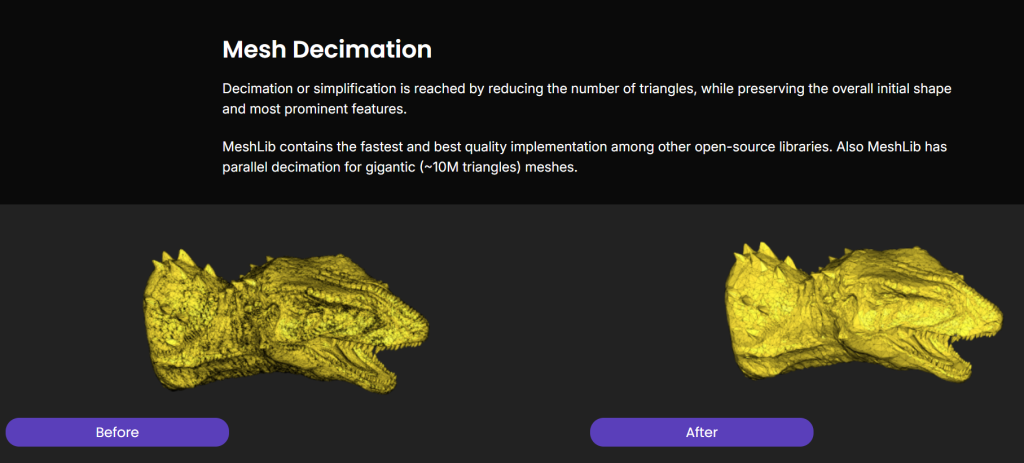

面对千万级面片的扫描数据，渲染和存储都是巨大的挑战。MeshLib 的网格简化（Decimation）算法是其性能亮点之一。
该算法能够在大幅减少三角面片数量的同时，最大程度地保留模型的几何特征（如尖锐边缘和曲率变化大的区域）。据官方测试，MeshLib 支持并行计算，能够快速处理超过 1000 万个面片的超大模型，其处理速度和结果质量在开源库中处于领先地位。
除简化外，MeshLib 还提供 网格平滑（Smoothing）和重采样（Remeshing） 功能，用于改善网格的三角形质量，使其更规则，便于后续的有限元分析（FEA）或纹理映射。
模块五：几何分析与测量
Analysis & Metrology
在逆向工程和工业检测领域，对模型进行精确的定量分析是必不可少的。MeshLib 内置了多种分析算法：
距离图谱（Distance Map）：计算两个模型（例如 CAD 原图与扫描件）之间的偏差。系统会生成可视化的热力图，用不同颜色直观展示误差分布(这个是不是可以用于检测建筑变化？)。

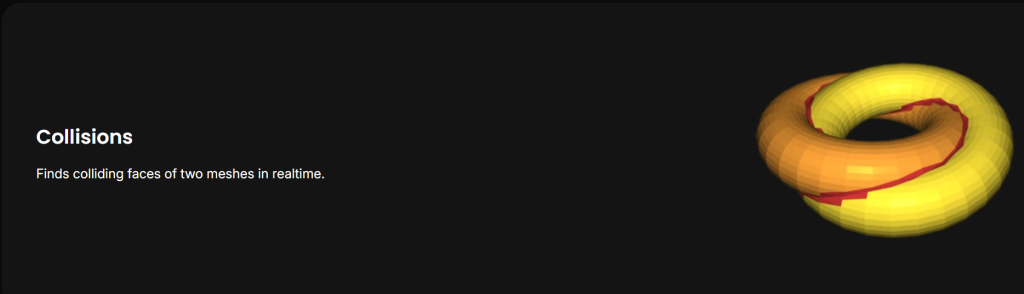

碰撞检测（Collision Detection）：实时检测两个或多个物体是否发生空间干涉，这在机器人路径规划和装配仿真中非常关键。
曲率分割：根据表面曲率的变化，自动将模型分割成不同的区域（Feature Segmentation），这对于特征提取和逆向建模具有辅助作用。
模块六：逆向工程与医疗影像
Reverse Engineering & Medical
MeshLib 在点云处理和医疗领域也有深入布局。

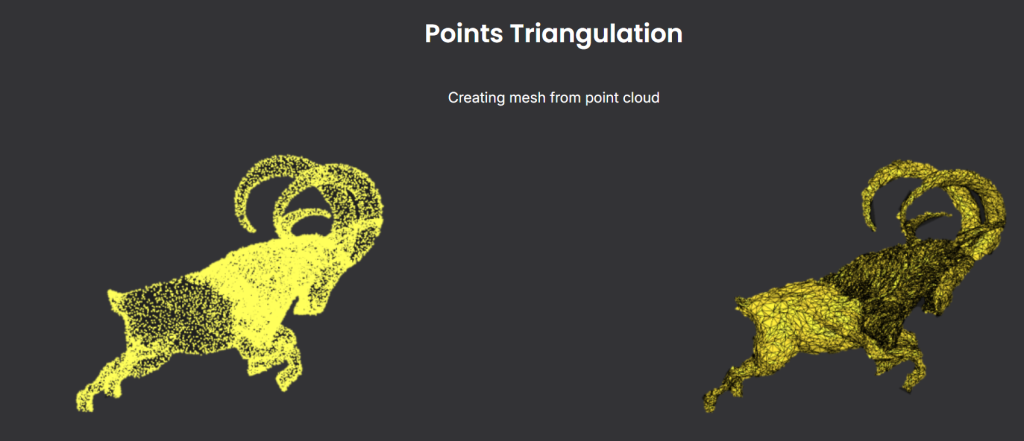

在逆向工程方面，它提供了 点云三角化（Point Cloud Triangulation）功能，能够将无序的点云数据重建为连续的三角网格表面。

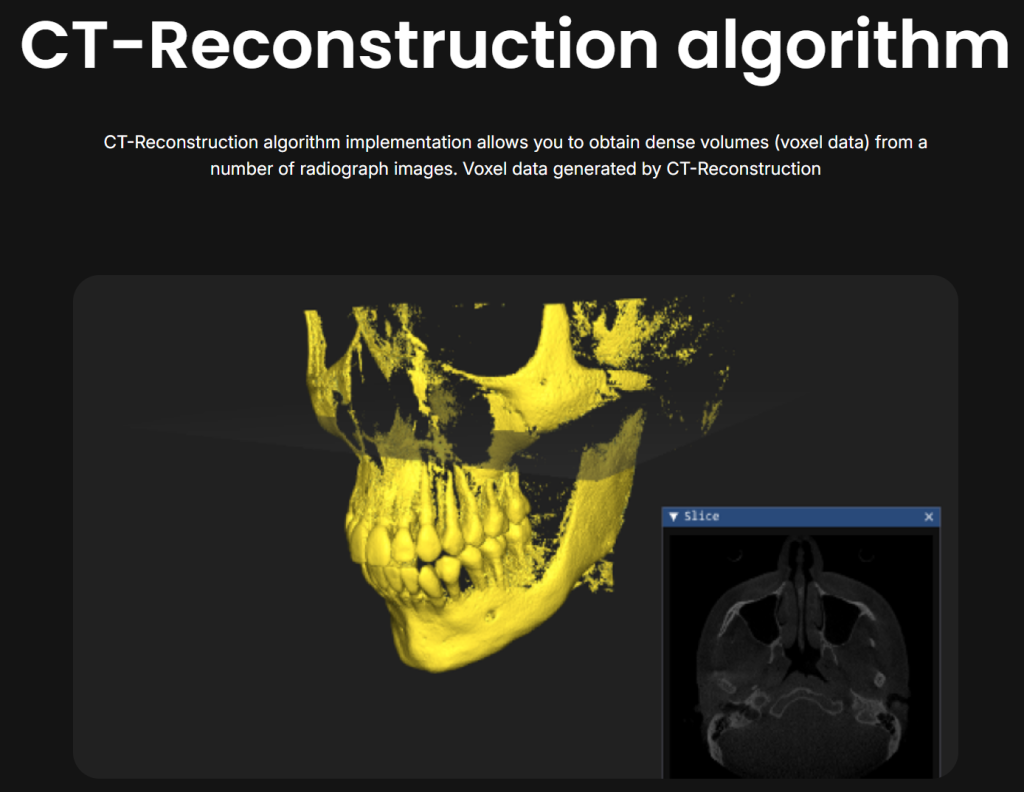

在医疗领域，MeshLib 支持 CT 重建（CT Reconstruction）。它可以直接处理 DICOM 序列或放射图像，将其重构为体素数据，进而提取出人体器官或骨骼的 3D 模型。结合其体素分割功能，开发者可以轻松实现牙齿与牙槽骨的分离、肿瘤区域的提取等高难度操作。
总结
说了这么多好的，说说限制，开源，非商业和教育免费，商用需要购买许可！ 当然了，厚脸皮商用也不是不可以！毕竟费用在慈禧时代就已经交过了！官网提供了一个在线处理平台：https://app.meshinspector.com/RMI64/
